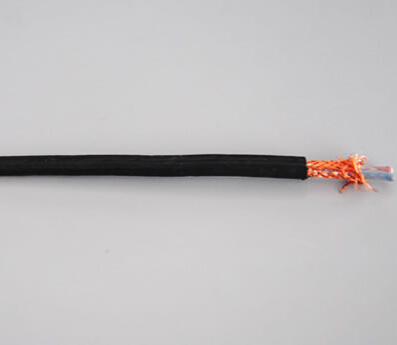

SC/RC/NC/NX/KX分度號熱電偶用補償電纜
1.補償導線KXP、NXP、SCP執行標準: 補償導線KXP、NXP、SCP執行GB/T4989—94標準等效IEC584—3標準
2.補償導線KXP、NXP、SCP用途
熱電偶用補償導線是在一定范圍內(包括常溫)具有與所匹配的熱電偶的熱電勢值的標稱值相同的一對帶有絕緣層的導線，用它們連結熱電偶與測量裝置，以補償熱電偶連接處的溫度變化的誤差。
3. 產品代號及含義
|
項目 |
代號 |
代號及含義 |
項目 |
代號 |
代號及含義 |
|
|
型號 |
SC |
配用S分度號熱電偶補償型補償導線 |
耐熱等級 |
70 |
***高使用溫度為70℃ |
|
|
RC |
配用R分度號熱電偶補償型補償導線 |
105 |
***高使用溫度為105℃ |
|
||
|
NC |
配用N分度號熱電偶補償型補償導線 |
200 |
***高使用溫度為200℃ |
|
||
|
NX |
配用K分度號熱電偶補償型補償導線 |
250 |
***高使用溫度為250℃ |
|
||
|
KCA |
配用K分度號熱電偶補償型補償導線 |
V |
聚氯乙烯 |
|
||
|
KX |
配用K分度號熱電偶補償型補償導線 |
絕緣材料 |
Y |
聚乙烯 |
|
|
|
B |
聚丙烯 |
|
||||
|
EX |
配用E分度號熱電偶補償型補償導線 |
|
||||
|
G |
硅橡膠 |
|
||||
|
JX |
配用J分度號熱電偶補償型補償導線 |
F4 |
聚四氟乙烯 |
|
||
|
TX |
配用T分度號熱電偶補償型補償導線 |
F46 |
聚全氟乙丙烯 |
|
||
|
系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
聚氯乙烯 |
|
|
ia |
本安電纜 |
B |
玻璃纖維 |
|
||
|
使用分類 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
|
|
H |
耐熱用 |
F46 |
聚全氟乙丙烯 |
|
||
|
P |
銅絲編織 |
|
||||
|
精度等級 |
S |
精密級 |
屏蔽材料 |
P1 |
鍍錫銅絲編織 |
|
|
|
/ |
普通級 |
P2 |
銅帶繞包 |
|
|
|
P3 |
鋁/塑復合膜繞包 |
|
||||
|
規格 |
|
2X導體截面積mm2 |
導體種類 |
A |
單股導體可省略 |
|
|
R |
多股絞合導體 |
|
