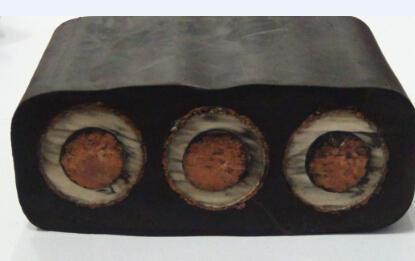

YGKFB-6/10KV高壓移動用扁平軟電纜
一、產品特點及用途
YGKFB-6/10KV高壓移動用扁平軟電纜適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，導體采用鍍錫軟芯結構，導體J緣采用硅橡膠J緣材料，電纜具有耐高溫、耐寒、耐油、耐腐蝕以及柔軟耐磨抗拉等特性，電纜可根據用戶需要設計編制加入多芯控制電纜及光纖通訊即制成高壓動力、多芯控制及光纖通訊組合扁平電纜。產品廣泛用于電力、冶金、石油化工、礦山、水泥、船舶工業、港口及移動設備制造等行業。
二、產品執行標準：YGKFB-6/10KV高壓移動用扁平軟電纜執行企業標準.阻燃性能試驗執行GB12666.5-90規定
三、使用特性
1、交流額定電壓：U0/U 6/10KV；高工作溫度：180℃；低環境溫度：固定敷設-60℃；
2、電纜安裝敷設溫度應不低于-25℃。
四、YGKFB-6/10KV高壓移動用扁平軟電纜主要技術指標
1、成品電纜導體（R類）直流電阻符合GB3956規定；
2、20℃時J緣電阻不小于50MΩ/KM；
3、成品電纜經受交流50HZ 15KV/5min電壓試驗不擊穿。
五、YGKFB-6/10KV高壓移動用扁平軟電纜基本電纜規格及結構參數
|
型 號 |
M 稱 |
規 格 |
|
YGKFB-6KV |
移動設備卷筒用6KV高壓扁平電纜 |
3×16+3×16/3——3×95+3×16/3 |
|
4×16——4×70 |
||
|
3×16+1×10——3×95+1×35 |
||
|
YGKFB-6KV |
移動設備卷筒用加光纖通訊6KV高壓扁平電纜 |
3×16+3×16/3+6FO—— 3×70+3×16/3+6FO |
|
YGKFB-10KV |
移動設備卷筒用10KV高壓扁平電纜 |
3×16+3×16/3——3×95+3×16/3 |
|
4×16——4×70 |
||
|
3×16+1×10——3×95+1×35 |
||
|
YGKFB-10KV |
移動設備卷筒用加光纖通訊10KV高壓扁平電纜 |
3×16+3×16/3+6FO—— 3×70+3×16/3+6FO |
