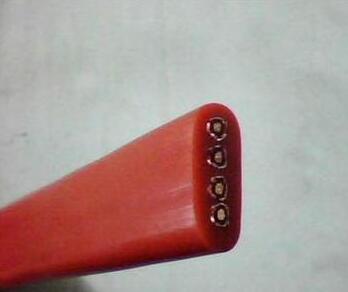

YGVFCB硅橡膠扁平電纜YGCB扁平軟電纜
一、硅橡膠扁電纜產品特點：
硅橡膠扁電纜使用于工作電壓450/750VJ以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。
硅橡膠扁電纜J緣和護套等采用硅橡膠材料。來提高電纜柔軟特性及防腐耐寒等性能。可按顧客需要，在線芯兩側增加鋼絲繩或其他承力元件。
硅橡膠扁電纜主要用于發電、冶金、化工、港口、及礦山等惡劣環境作為移動電器設備之間的電器連接。
硅橡膠扁電纜產品執行標準：
額定電壓：0.6/1kV
工作溫度：-60～＋180℃
二、硅橡膠扁電纜產品概述：
硅橡膠扁電纜采用硅橡膠作J緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
三、結構示意圖：
YGCB
|
|
1、多股鍍錫軟銅絲或軟銅絲導體 |
|
2、丁晴聚氯乙烯J緣 |
|
|
3、硅橡膠護套 |
YGCB-YVFR
|
|
1、多股鍍錫軟銅絲或軟銅絲導體 |
|
2、丁晴聚氯乙烯J緣 |
|
|
3、硅橡膠護套 |
YGCB-HF46R
|
|
1、多股鍍錫軟銅絲或軟銅絲導體 |
|
2、F46J緣 |
|
|
3、硅橡膠護套 |
注：
具體規格可根據客戶需要銷售，若長距離懸空或其他原因承受較大的拉力，可在其間加入加強鋼絲，在電纜型號后加入－nT（n表示鋼絲的根數，根據電纜的寬度決定）。
四、硅橡膠扁電纜規格型號：
YGCB YGGB YGZB
表1
|
型號 |
額定電壓（U0/U）（V） |
芯數 |
標稱截面（mm2) |
|
YGZB、YGVFZB |
450/750 |
2、3、4、5、7、 |
0.75-2.5 |
|
YGCB、YGVFCB、YFGCB |
600/1000 |
2、3、4、5 |
4-240 |
表2
|
型號 |
額定電壓 |
M稱 |
|
YGZB |
450/750 |
中型硅橡膠J緣高溫、防腐、耐油扁平電纜 |
|
YGVFZB |
450/750 |
中型硅橡膠J緣丁晴護套高溫、防腐、耐油扁平電纜 |
|
YGCB |
600/1000 |
重型硅橡膠J緣高溫、防腐、耐油扁平電纜 |
|
YGVFCB |
600/1000 |
重型硅橡膠J緣丁晴護套高溫、防腐、耐油扁平電纜 |
|
YFGCB |
600/1000 |
重型氟塑料J緣硅橡膠J緣高溫、防腐、耐油扁平電纜 |
五、硅橡膠扁電纜技術數據：
電纜結構參數:
|
序號 |
芯數×標稱截面（mm2) |
根數/直徑 |
電纜大外徑 |
計算重量(kg/Km) |
||||
|
YGZB |
YGCB |
YGCB |
YGZB |
YGCB |
YGCB |
|||
|
1 |
2×0.75 |
24/0.20 |
4.7×7.1 |
- |
- |
59 |
- |
- |
|
2 |
2×1.0 |
32/0.20 |
4.9×7.5 |
- |
- |
70 |
- |
- |
|
3 |
2×1.5 |
30/0.25 |
5.4×8.3 |
- |
- |
89 |
- |
- |
|
4 |
2×2.5 |
49/0.25 |
6.3×9.9 |
- |
- |
126 |
- |
- |
|
5 |
3×0.75 |
24/0.20 |
4.7×9.4 |
- |
- |
74 |
- |
- |
|
6 |
3×1.0 |
32/0.20 |
4.9×10.0 |
- |
- |
89 |
- |
- |
|
7 |
3×1.5 |
30/0.25 |
5.6×11.5 |
- |
- |
120 |
- |
- |
|
8 |
3×2.5 |
49/0.25 |
6.5×13.8 |
- |
- |
171 |
- |
- |
|
9 |
4×0.75 |
24/0.20 |
4.7×11.8 |
- |
- |
91 |
- |
- |
|
10 |
4×1.0 |
32/0.20 |
4.9×12.6 |
- |
- |
110 |
- |
- |
|
11 |
4×1.5 |
30/0.25 |
5.6×14.5 |
- |
- |
149 |
- |
- |
|
12 |
4×2.5 |
49/0.25 |
6.5×17.4 |
- |
- |
219 |
- |
- |
|
13 |
5×0.75 |
24/0.20 |
4.9×14.3 |
- |
- |
113 |
- |
- |
|
14 |
5×1.0 |
32/0.20 |
5.1×14.3 |
- |
- |
138 |
- |
- |
|
15 |
5×1.5 |
30/0.25 |
6.0×17.9 |
- |
- |
191 |
- |
- |
|
16 |
5×2.5 |
49/0.25 |
6.7×12.3 |
- |
- |
269 |
- |
- |
